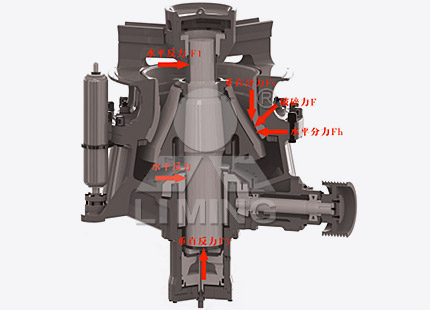

工作原理

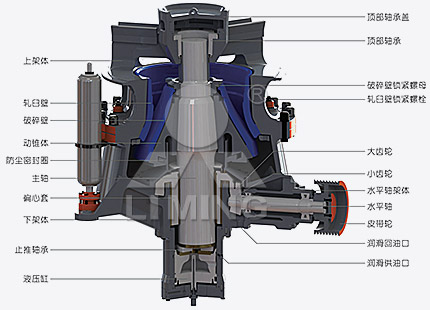

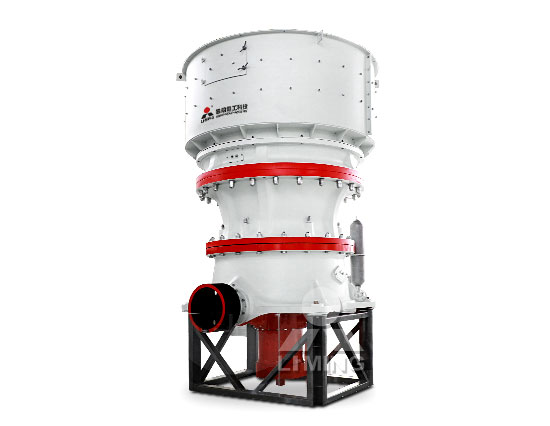

HST单缸液压圆锥破碎机主要由上架体、中架体(中碎型)、下架体、动锥部、偏心套部、传动部、液压缸部等部件组成。
工作时,由电动机带动水平轴旋转,水平轴通过齿轮带动偏心套旋转,再由偏心套带动动锥部做圆周摆动,从而实现连续的挤压破碎石块。
产品卖点
机体和腔型优化设计
增强的机架结构设计,关键部位采用无损探伤检测验收,机体强度更高,运转更可靠。优化的破碎腔设计,在保证层压破碎效高的同时,设备的破碎效果不受衬板磨损影响。
多种模式随心切换
全自动控制系统为用户提供了手动控制、自动负载、自动排料口及自动双排料口等多种控制模式,可视化程度高,降低用户的操作难度。
正压防尘减少维护量
正压防尘系统使破碎腔内部压力始终高于外部压力,有效降低了灰尘或其他细小颗粒进入破碎腔污染润滑油,破坏轴承,提升了破碎机的使用寿命,减少了维护工作量。
液压润滑站一体化
液压站、润滑站一体化设计,节省安装空间;液压系统采用高压方式设计来满足普通压力需求,设备运转时有较高的压力裕量,提高了液压系统的可靠性。
产品参数
型号 | 腔型 | 给料口尺寸(mm) | 最小排料口(mm) | 处理能力(t/h) | 最大装机功率(kw) |
HST100 | S1(超粗) | 240 | 22 | 85-170 | 90 |
S2(中粗) | 200 | 19 | 70-130 | ||
H1(细) | 135 | 10 | 45-115 | ||
H2(中细) | 65 | 8 | 35-80 | ||
H3(超细) | 35 | 4 | 27-60 | ||
HST160 | S1(超粗) | 360 | 25 | 120-345 | 160 |
S2(中粗) | 300 | 22 | 105-305 | ||
S3(粗) | 235 | 19 | 90-275 | ||
H1(细) | 185 | 13 | 66-210 | ||
H2(中细) | 90 | 10 | 65-165 | ||
H3(超细) | 50 | 6 | 48-105 | ||
HST250 | S1(超粗) | 450 | 35 | 255-605 | 250 |
S2(中粗) | 400 | 29 | 215-515 | ||
S3(粗) | 300 | 25 | 190-490 | ||
H1(细) | 215 | 16 | 110-395 | ||
H2(中细) | 110 | 13 | 115-340 | ||
H3(超细) | 70 | 8 | 90-255 | ||
HST315 | S1(超粗) | 560 | 41 | 335-1050 | 315 |
S2(中粗) | 500 | 38 | 305-895 | ||
H1(细) | 275 | 16 | 170-665 | ||
H2(中细) | 135 | 16 | 190-505 | ||
H3(超细) | 65 | 13 | 205-320 | ||
HST450 | S1(超粗) | 560 | 54 | 500-1300 | 450 |
S2(中粗) | 465 | 51 | 450-1200 | ||
HST560 | H1(细) | 300 | 22 | 430-1515 | 560 |
H2(中细) | 155 | 19 | 380-1375 | ||
H3(超细) | 80 | 10 | 270-775 | ||
HST750 | H1(细) | 370 | 25 | 460-2130 | 750 |
H2(中细) | 195 | 22 | 525-1605 | ||
H3(超细) | 85 | 10 | 350-885 |
注:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.

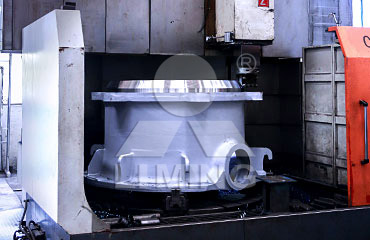

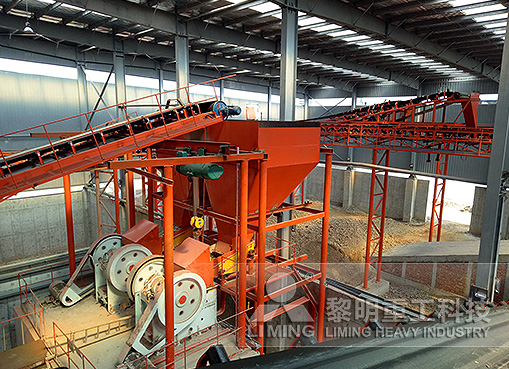

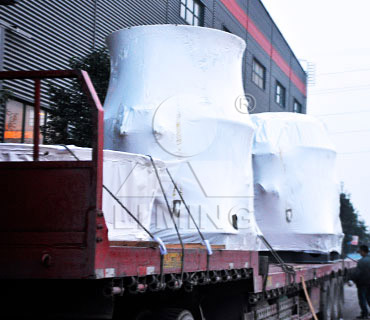

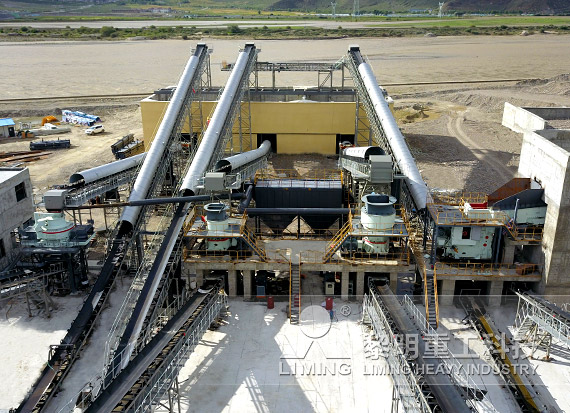

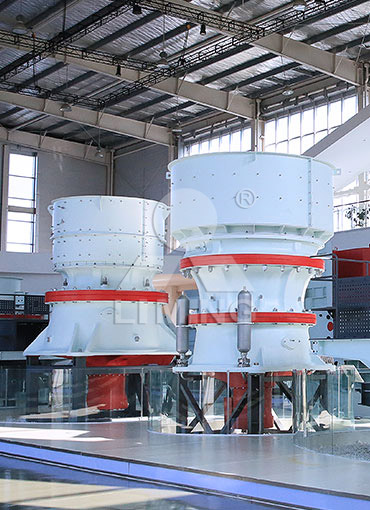

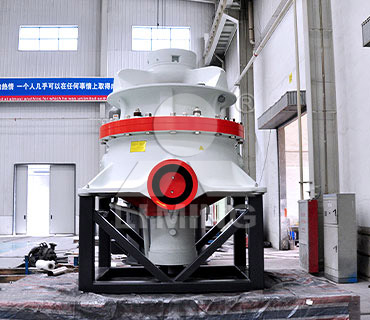

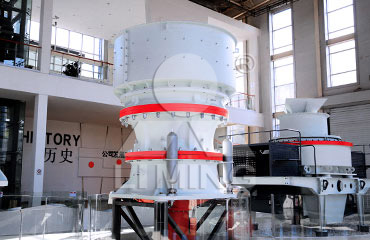

产品图集
